Durante il corso di Campi Elettromagnetici abbiamo affrontato, fra l'altro, lo studio della propagazione di onde elettromagnetiche attraverso vari mezzi.

In questo breve articolo si calcolano le espressioni generali delle costanti secondarie kappa e zita relative ad un onda piana che si propaga in un mezzo dissipativo e non dispersivo.

Sono possibili due strade: la prima è adottata dal libro di testo (Lezioni di Campi Elettromagnetici - Gerosa Lampariello - McGraw Hill) e separa le espressioni complesse di kappa e zita nelle due parti reale ed immaginaria; la seconda, che ho svolto per esercizio e riportato di seguito, lavora direttamente sulle espressioni complesse.

Tali espressioni generali possono essere poi specializzate al caso in cui il mezzo attraverso il quale si propaga l'onda sia un buon conduttore oppure un buon dielettrico.

Download

• l'articolo sulle costanti secondarie (MD5)

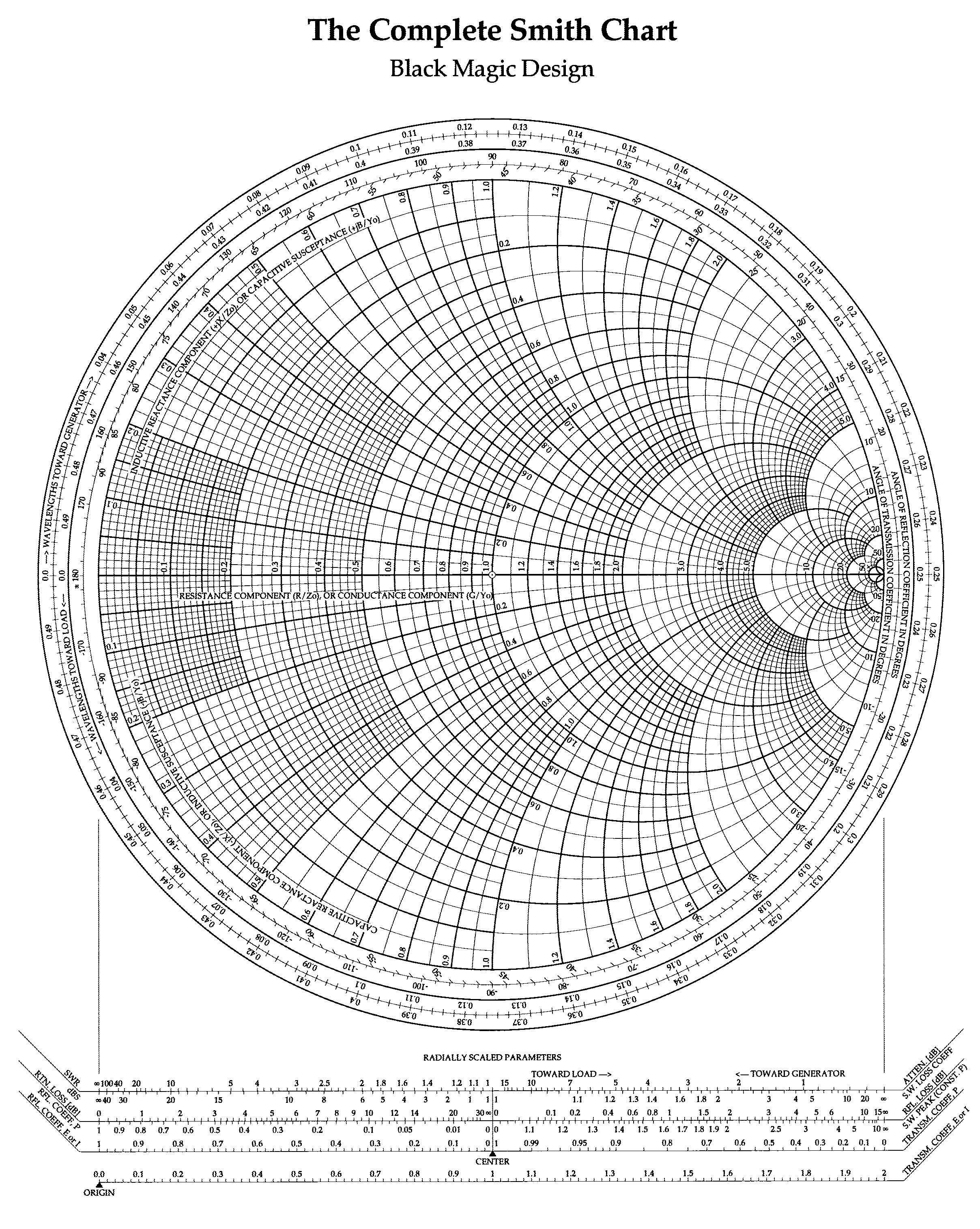

• la carta di Smith classica (MD5), disegnata con Black Magic Design, grafica la griglia delle impedenze
• la carta di Smith bicolore (MD5), disegnata con Microwave Circuit Design, graficando in rosso la griglia delle impedenze ed in blu quella delle ammettenze evita di dover ruotare il foglio di 180°
